可能很多人經常會用到SOLIDWORKS模型圖，大家一般的做法就是使用QQ等截圖工具，但是大家會發現這些截圖工具截取的圖片不但不清楚，而且還有背景，插入到word或者ppt當中非常的不美觀，我們?cè)谧霎厴I(yè)設計或者工作后產品的分析介紹等等，或多或少都會用到SOLIDWORKS模型圖片，那么到底如何才能快速得到一個美觀、清晰而又沒有背景的SOLIDWORKS模型圖片呢?下面給大家介紹一個小技巧，輕松解決上述問題，方法步驟如下：1、 打開我們要保存圖片的模型，開啟以下三個選項2、 調整布景配置，如下圖所示：主要影響模型表面的反光效果。3、 系統選項顯示邊線顯示移除4、 調整界面顯示如下圖，按F整屏顯示5、 保存PNG格式文件6、 調整保存選項，移除背景，使用打印捕獲，調整DPI，參考像素信息7、 最終效果8、 如果需要更真實的照片，可以使用SOLIDWORKS PhotoView360或SOLIDWORKS Visualize進行渲染。
發布時間:
2021
-
08
-
23
瀏覽次數：114

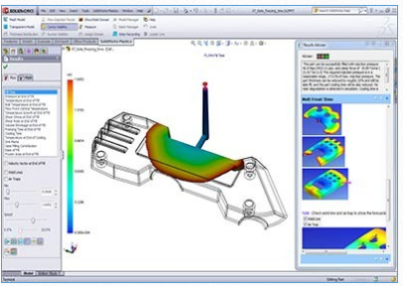

![結構優化有限元分析的理論基礎和基本流程]( "結構優化有限元分析的理論基礎和基本流程")
眾所周知，世界上的事物或者過程都可以進行部分分解，整體作為每個小不等的有機統一，是具有一定的結構的。結構之間互相聯系作用就讓事物的整體具有了一定的屬性和規律。結構優化有限元分析的原理，正是基于這個大前提。這不是一個簡單的拆分和組合的關系，是一個復雜的工藝結構關系。理論基礎首先我們需要明確一個概念，有限元的元，是指代什么？Element即單元，是有限元的另一常規稱呼。在結構分析的過程中，結構會被分成有限個單元。這就是有限元的來源。單元之間會存在某些關系，一般是通過Node（節點）進行結構之間的連接。所以通過以上我們可以知道，單元和節點這兩個概念就是形成有限元模型的基礎單位。隨著科技的不斷發展，目前已經有許許多多的工具進行這一分析，也被大量用在工業及理論學習上?；玖鞒虒?duì)其進行分析首先是要有限元網絡的離散，然后進行位移差值函數的選取形成位移場。之后形成單元?jiǎng)偠染仃嚕醋兎衷恚?，再合成總體剛度矩陣。引入一定的邊界條件之后就能求解線性方程得到節點位移數據，根據數據得到相對應的應力、應變（內力）。為了讓有限元的模型更加有效地逼近實際體，需要考慮的還包括了單元的形狀和劃分節點網絡的方案（如數目、位置、自由度等等）。Partly determines the whole（部分決定整體），在產品設計中，結構優化有限元分析是進行多方位考慮，對結構進行校核和優化的必要手段，這一方法在工業運用中較為廣...
發布時間:
2021
-
08
-
20
瀏覽次數：208
正版SOLIDWORKS軟件2019、2020、2021分兩個版本：1、SOLIDWORKS專業版：正版官方報價每套十二萬元，含全部標準版功能外再加零件庫、渲染、特征識別、專業交流工具、工程圖檢查等。2、SOLIDWORKS白金版：正版官方報價每套十四萬五千元，含全部專業版再加上管路布線設計和應力分析模塊，累計公差分析。獲取更加優惠價格，歡迎咨詢：鑫辰信息科技功能強大、易學易用和技術創新是SOLIDWORKS 軟件的三大特點，使得SOLIDWORKS 三維機械設計軟件成為業界領先的、主流的三維CAD解決方案。SOLIDWORKS 能夠提供全面的三維機械設計方案、減少工程師設計過程中的錯誤以及提高產品質量。SOLIDWORKS 不僅提供強大的設計功能，同時對每個結構設計工程師和設計者來說，操作界面更簡單、易學易用。
發布時間:
2021
-
08
-
20
瀏覽次數：73

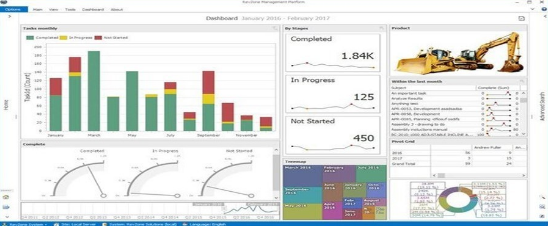

![關于結構優化有限元分析的基本特點的介紹]( "關于結構優化有限元分析的基本特點的介紹")
在過去的結構分析中，人們常常習慣于從整體的角度來對問題進行分析調整，但是這種方法對于許多問題來說無能為力，沒有辦法解決，在逐漸厭煩整體視野之后，人們傾向于采用側重于局部的結構分析，于是一種名為結構優化有限元分析的局部分析服務在市場上流行起來，But most consumers still know about this kind of analysis service is still at zero degree, let me introduce you to this kind of analysis service（不過大多數消費者對此種分析服務的了解還處在零的程度，下面就讓我來給你介紹一下這種分析服務吧）。下面我來介紹一下結構優化有限元分析的基本特點吧，特點一：可以定制個性化，針對性的分析方案。傳統的分析服務往往只是使用建立好的分析模型去套用在各種不同的領域上解讀數據信息，具有比較大的局限性，而結構分析的方法可以根據對象的特殊性，定制個性化，具有針對性的模型，不會背離實際情況。特點二是分析對象可以涉及到各個局部，并且可以把局部的情況延伸至整個結構，這種分析服務可以通過對各個局部的分析和研究，得出可以調整的優化方案，將各個局部的相對來說好的方案結合在一起，就實現了對整個結構的優化提升，這就保障了整個方案的質量。特點三是這樣分析的結果比較清晰，這種方法的結果比較注重呈現的清...
發布時間:
2021
-
08
-
19
瀏覽次數：90
彈簧是一種利用彈性來工作的機械零件，用彈性材料制成的零件在外力作用下發生形變，除去外力后又恢復原狀，彈簧可以說是現代機械非常重要的一部分。今天我們就來介紹一下如何利用SOLIDWORKS繪制彈簧。1、首先我們?cè)谔卣髅顧诶锩孢x擇【曲線】，找到【螺紋線/渦狀線】，選擇合適的平面。2、這時進入繪制界面，根據彈簧的直徑繪制圓形輪廓并完全定義。3、接著選擇螺紋線的定義方式，SOLIDWORKS提供【螺距和圈數】、【高度和圈數】、【高度和螺距】和【渦狀線】四種方式，還有【恒定螺距】和【可變螺距】?jī)煞N參數設置，我們根據定義方式、參數、起始角度等工具來繪制我們需要的螺紋線。4、螺紋線繪制完成后，我們先建立一個基準面，這個基準面與螺紋線垂直，在基準面上繪制彈簧的截面。5、最后我們選擇【掃描】命令，【輪廓草圖】選擇彈簧截面的草圖，【路徑】選擇螺紋線，其他選項可根據實際需要點選，這樣確定即可。6、一個彈簧就這樣繪制而成了，是不是很簡單呢?趕緊動手試一試!
發布時間:
2021
-
08
-
13
瀏覽次數：154
材料或結構受到多次重復變化的載荷作用后，在應力值雖然始終沒有超過材料的強度極限，甚至比彈性極限還低的情況下就可能發生破壞;這種在交變載荷持續作用下材料或結構的破壞現象，就叫做疲勞破壞。對于疲勞破壞我們并不陌生，汽車發動機的曲柄、螺栓的典型受力、旋轉機械等，在交邊荷載的作用下，循環次數達到一定周期后，物體會變得越來越“脆弱”，以致最終引起疲勞破壞。在產品研發過程中，我們通常也會借助SOLIDWORKS Simulation仿真分析軟件來測試零件、結構件、裝配體的抗疲勞情況，以確保產品的抗疲勞程度達到產品的機械使用要求。以模型“拖車掛鉤”疲勞壽命測試為例，本次我們將為大家介紹如何使用SOLIDWORKS Simulation來對裝配體進行疲勞分析。測試要求：① 掛鉤鏈接在汽車的豎直固定的圓柱上，測試附件固定在拖車球上;② 加載2,000,000周期的完全反轉的震蕩力2,000N。加載力的方向垂直于參考平面，如下圖所示：③ 夾具：掛鉤通過螺栓連接的方式連接在兩個橫向的圓柱面上;注：左右兩端的4個圓柱面，可采用固定鉸鏈來模擬這些螺栓。④ 材料：掛鉤由合金鋼材料制作，疲勞點的數量如下圖所示：⑤ 目標：通過靜應力和疲勞分析評估現有設計。
發布時間:
2021
-
08
-
09
瀏覽次數：163
