材料或結構受到多次重復變化的載荷作用后，在應力值雖然始終沒有超過材料的強度極限，甚至比彈性極限還低的情況下就可能發生破壞；這種在交變載荷持續作用下材料或結構的破壞現象，就叫做疲勞破壞。對于疲勞破壞我們并不陌生，汽車發動機的曲柄、螺栓的典型受力、旋轉機械等，在交邊荷載的作用下，循環次數達到一定周期后，物體會變得越來越“脆弱”，以致最終引起疲勞破壞。在產品研發過程中，我們通常也會借助SOLIDWORKS Simulation仿真分析軟件來測試零件、結構件、裝配體的抗疲勞情況，以確保產品的抗疲勞程度達到產品的機械使用要求。以模型“拖車掛鉤”疲勞壽命測試為例，本次SolidWorks代理商鑫辰科技將為大家介紹如何使用SOLIDWORKS Simulation來對裝配體進行疲勞分析。測試要求：① 掛鉤鏈接在汽車的豎直固定的圓柱上，測試附件固定在拖車球上；② 加載2,000,000周期的完全反轉的震蕩力2,000N。加載力的方向垂直于參考平面，如下圖所示：③ 夾具：掛鉤通過螺栓連接的方式連接在兩個橫向的圓柱面上；注：左右兩端的4個圓柱面，可采用固定鉸鏈來模擬這些螺栓。④ 材料：掛鉤由合金鋼材料制作，疲勞點的數量如下圖所示：⑤ 目標：通過靜應力和疲勞分析評估現有設計。
發布時間:
2021
-
06
-
10
瀏覽次數：172
流體有限元是物理學科中的一個概念，是屬于物理學范疇的知識。它在通常情況下與物理中的力學有關聯。接下來我們就來一起了解一下流體有限元分析。Fluent是流體的英文單詞，流體的有限元分析針對的物體是流體狀態的，既不是固態也不是氣態。流體分析大致包括自然對流散熱分析、加載風扇散熱分析、管道及泵體等的氣體或液體的流速、壓力、流量等有限元分析。 學會這項技能之后，我們可以把這項技能應用到電子產品的散熱分析、管道及泵體等的氣體或液體的流速、壓力、流量等分析行業。它要求的計算量很大。低階的時候FEM 并不占優勢。高階的時候不配合曲邊單元吧幾何誤差太大，配合吧以前曲邊單元又不好生成，而且非直邊simplex 形的單元的各種矩陣變換也很消耗計算量。此外激波捕捉也是個頭疼的問題，有激波高階的精度會被拉下來，而且高階多項式的aliasing也需要處理。優點是它的編程很套路化，和其他FEM 程序幾乎可以共享一套后端。無非是單元有所不同，所以多物理場的時候有一定優勢。緊支撐的基函數也有利于并行。有限元現在還屬于黑科技狀態。但是也許很快會成為主流。而且傳統有限元直接用在流體上會掛掉。所以現在在發展的都是間斷有限元類方法。更確切地說，我就在研究有限元怎么用于流體力學?；A(chǔ)不牢，地動山搖，我們對于流體有限元分析的研究還需要更多的人投入，把它的研究更加精細化?，F(xiàn)在對于流體有限元分析的論文熱火朝天，很多困難亟待我們?nèi)?..
發布時間:
2021
-
06
-
10
瀏覽次數：171

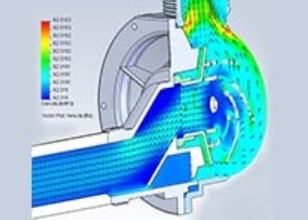

![正規的流體有限元分析]( "正規的流體有限元分析")
有限元分析是結合數學、動力學、物理學學科綜合分析的這一種方式，它的原理是將一個完整構成劃分為許多微小構成，并利用數學公式通過對微小構成計算而得出結果的過程。這種工作原理讓流體有限元分析將產品內部工程和設計等相關問題有效解決。流體有限元分析需要考慮以下三個方面：具備較高的網格處理水平；基于有限元分析整體變?yōu)閭€(gè)體的分析的工作原理，在各種分析場景下需要更高更迅速的網格劃分處理能力，讓網格向更細化的程度趨近，這種細化的工作模式可以讓分析結果的準確性更高；其次還要考慮分析技術與軟件的匹配程度和可操作性，高匹配度讓分析軟件提高分析效率并增加軟件的分析場景與分析強度，同時便利的操作流程能夠讓操作人員迅速掌握工作技巧，讓各種理論分析模型充分完整的運用在軟件實踐當中，得到的結果也更偏向于科學性與合理性；另外需要考慮的是分析軟件應用場景是否足夠滿足使用者的需求，流體運動過程是一個非常多變的過程，研究過程中會由于力學的差異性會讓結果并不獨特，所以分析軟件要能夠涵蓋各種分析場景，并且要對細微差異性的具備敏感性分析，在過程中用多種方法解決復雜的問題可以使結果具備全面性，也能明確整個分析未來的方向。選擇正規合適的流體有限分析元進行分析不僅對解決產品內部工程設計的問題有幫助，同時也能夠優化整個產品未來的設計發展方向，為產品優化改造帶去明確的目標。這種分析手段不僅讓流體力學技術得到升級，也讓整個分析領域的結果更加...
發布時間:
2021
-
06
-
07
瀏覽次數：175
PDF是COMPOSER輸出的一種發布格式，在工程實際中我們經常使用該輸出格式進行產品展示、溝通，例如：產品展示、動態裝配工藝、BOM表、爆炸視圖等。考慮到此類情況的需要，這次SolidWorks代理商便詳細的介紹下如何將SOLIDWORKS COMPOSER圖形數據導出到DPF中，并且做到PDF 中的產品以交互式、3D的方式操作。具體實現的操作步驟如下：一、 3D PDF 模板的自定義首先確保將要自定義3D PDF 模板的電腦上安裝好Adobe Acrobat X Pro以上的高版本。第二步：打開Adobe Acrobat X Pro打SOLIDWORKS COMPOSER 軟件默認的D:\Program Files\SOLIDWORKS Corp\Composer\pdf PDF模板如下圖示：第三步：打開其中任意一個模板，右邊點擊工具-點編輯-添加新域-文本域-按鈕Button為命名 LOGO-右鍵按鈕屬性-選項-布局-僅圖標-選擇公司LOGO 圖片如果需要將LOGO 圖片與公司網站鏈接，則需要增加一個按鈕Button為命名web seemage-按鈕屬性-動作-選擇動作-執行菜單項-添加-網址WWW.HR3DS.COM-完成另存為新的PDF 模板COMPOSER操作發布PDF打開SOLIDWORKS COMPOSER 制作好的文檔，直接發布
發布時間:
2021
-
06
-
03
瀏覽次數：123

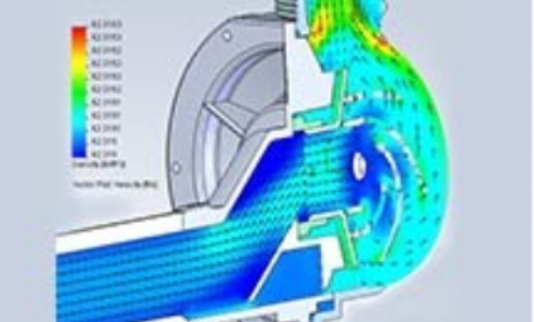

![從哪些方面來看流體有限元分析軟件？]( "從哪些方面來看流體有限元分析軟件？")
在各項分析技術的幫助之下，通過建模的方式來對電子產品的內部進行有效分析，這種方式帶來的好處令很多用戶驚喜。流體有限元的分析技術呈現的各項數據十分真實，可以讓研發者更好地看到各種產品的運行效果，以便更好地改善電子產品的其他性能。目前，電子行業廣泛應用了深受歡迎的流體有限元分析軟件。那么，從哪些方面來看流體有限元（Fluid Finite Element）的分析軟件呢？1.從處理方式來看根據調查資料表明，在流體運動的過程之中，因?yàn)楦鞣N力學的差異，其本身的結構和各種耦合問題也會產生一些差別，而目前流體有限元的分析技術能夠通過性能仿真和優化設計的方式來實現處理，通過其中的單元技術和相應的網格適應性來改善其分析的效果，在一些非線性技術的分析處理過程之中，值得信任的流體有限元分析軟件也能夠更好地了解其中的性能差異。2.從呈現數據來看相信有深入了解的用戶都可以了解到在一些瞬態動力學和流固耦合的問題的處理過程中，該軟件可以發揮很好的價值，解決復雜的工程問題并且了解其中的數據深入分析技術的發展方向，很多研發者可以看到真實有效的數據分析結果，因此使用正規的流體有限元分析軟件能夠使工程技術和相應的設備技術改進擁有更好的依據。如果還有不清楚怎么看流體有限元分析軟件的用戶，可以從流體有限元的分析軟件的處理方式以及呈現數據來看該軟件的實用性。從市場的調查資料來看，該流體有限元的分析軟件推出和使用，對很多個行業...
發布時間:
2021
-
06
-
01
瀏覽次數：174

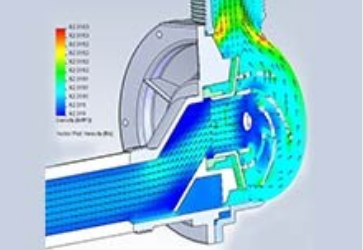

![流體有限元分析解讀有限元分析的定義]( "流體有限元分析解讀有限元分析的定義")
相信許多消費者在初次提及流體的有限元分析時腦海中都會產生大大的疑惑，這部分消費者并不了解什么是有限元分析，其實有限元分析通俗來說是一種通過用簡單的問題代替復雜問題，將問題簡單化的一種求解方式。市面上所銷售的可靠的流體有限元分析大多都是性能穩定、數據相對較準確的產品，專門銷售流體的有限元分析的公司數量也相對較多。下面將介紹有限元分析的定義：有限元分析（FEA，F(xiàn)inite Element Analysis）利用數學近似的方法對真實物理系統（幾何和載荷工況）進行模擬。利用簡單而又相互作用的元素（即單元），就可以用有限數量的未知量去逼近無限未知量的真實系統。有限元分析是用較簡單的問題代替復雜問題后再求解。它將求解域看成是由許多稱為有限元的小的互連子域組成，對每一單元假定一個合適的（較簡單的）近似解，然后推導求解這個域總的滿足條件（如結構的平衡條件），從而得到問題的解。因?yàn)閷?shí)際問題被較簡單的問題所代替，所以這個解不是準確解，而是近似解。由于大多數實際問題難以得到準確解，而有限元不僅計算精度高，而且能適應各種復雜形狀，因而成為行之有效的工程分析手段?？煽康牧黧w有限元分析便是這種原理。一般來說，銷售深受歡迎的流體有限元分析產品的企業，其在行業內也具有較好的口碑以及較好的聲譽。生產值得信任的流體的有限元分析產品的廠家，其旗下的工作人員對于流體的有限元分析產品的生產、開發過程十分熟悉，具有較豐富的...
