在使用solidworks軟件時對于供應廠商提供的中間格式的外購模型，經常會遇到一些問題，比如：1、為什么模型打開后能看到零件樹，但看不到三維模型?2、不同的打開方式有什么區別?3、怎么緩解打開時間太長?4、在SOLIDWORKS PDM中存放該標準件需要注意什么?5、怎么緩解裝配時模型卡頓嚴重問題?因此，可以使用以下方法緩解此問題!1、為什么模型打開后能看到零件樹，但看不到三維模型?這基本是因?yàn)镾OLIDWORKS目前的單位系統與外購件模型的單位系統不一致!可以在“系統選項-導入”菜單中，先將“普通”格式下，3D interconnect取消。選擇對應的文件格式，將下方的導入單位設置成：文件特定單位2、不同的打開方式有什么區別?常用的打開方式有兩種：其一，直接拖入或雙擊打開;(此模式打開中間格式時，會自動使用系統選項的“導入”設置)其二，使用SOLIDWORKS “打開”按鈕選擇路徑找到文件打開;(此模式可以在打開時，人為設置“選項”按需求打開)3、怎么緩解打開時間太長?將要導入的實體設置成不縫合，裝配體結構映射設置成“默認值”;此時中間格式的外購件如果是裝配體，則轉換成SOLIDWORKS格式也是裝配體文件，當在SOLIDWORKS中保存時，可將其包含的零件保存出外部零件，這樣的裝配體文件比較小，打開速度會快些;但是要保證外部的零件關聯存在，外部零件不能隨意移動位置，或者在外部...
發布時間:
2021
-
12
-
06
瀏覽次數：187
![交通熱仿真分析軟件有哪些作用]( "交通熱仿真分析軟件有哪些作用")

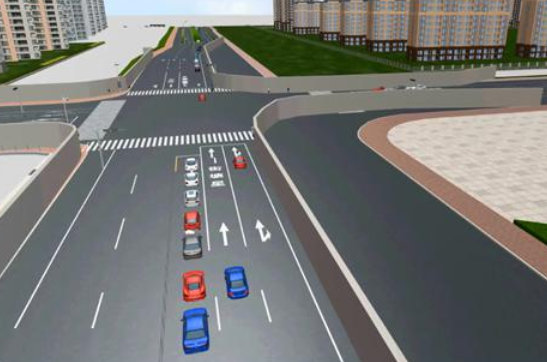

這些年來交通部門通過熱仿真分析軟件為多個行業提供了行之有效的支持,隨著交通控制中心的建立,許多大中小城市都開始使用分析軟件來代替人工核查,該種分析軟件并不僅僅是對交通狀況進行分析,它通常是與數據采集軟件相互配合具有非常大的分析能力,那么該種交通熱仿真分析軟件有哪些作用呢?1、為交通監管提供智能化思路國內外一些學術機構與軟件公司把早期研究的交通模型與計算機相關技術如多媒體技術、網絡技術、分布式系統等有機地結合起來,研究開發了早期的交通仿真分析軟件包,以再現交通流在時間和空間上的變化。并且隨著新技術的發展,不斷升級完善其版本,直到形成各種功能強大、各具特色、能滿足不同需求的交通仿真分析軟件工具。它們給交通工程規劃、交通狀況分析與管理、智能交通控制方案論證提供了強有力的支持,在理論研究成果與實際應用之間架起一座橋梁,也為我國交通監管智能化提供思路與途徑。2、促進交通暢通降低事故率由于國內城市交通網絡是以機動車、非機動車與行人混合的交通流為特色,不同于國外以機動車為主流的道路交通基礎,故進口的國外軟件不能完全適用于國內的交通流狀況。必須在透徹地分析了國外優秀的交通分析仿真軟件基礎上自主研發符合國情的交通仿真軟件,軟件是建立在交通路網規劃理論之上,涉及交通流建模。對國內外交通仿真軟件的進展情況進行比較研究是極其必要的,進而開發出符合我國交通流特性的交通仿真分析軟件平臺,為交通監管智能化提供決...
發布時間:
2021
-
12
-
03
瀏覽次數：108
解讀SOLIDWORKS SOLIDWORKS最新活動 客戶案例 SOLIDWORKS實踐與解析
發布時間:
2021
-
11
-
29
瀏覽次數：179
1、SOLIDWORKS Simulation網格劃分功能標準網格：采用 Voronoi-Delaunay 網格化方案，進行網格劃分。基于曲率的網格：軟件可以在更高曲率區域中自動生成更多單元(而不需要網格控制)。基于混合曲率的網格：可對無法使用標準網格或基于曲率的網格進行網格化的模型使用基于混合曲率的網格?；诨旌锨实木W(wǎng)格在用于曲面和包絡體網格化的單一中央處理器單元 (CPU) 上運行，這可能會減慢網格化流程。有時，基于混合曲率的網格可解決網格化失敗問題，生成實體網格，其具有比標準網格或基于曲率的網格品質更高的單元(高寬比例更低)。2、SOLIDWORKS Simulation網格劃分技巧流程圖3、SOLIDWORKS Simulation網格劃分失敗案例演示(1)下方單零件多實體模型在標準網格以默認尺寸劃分時出錯，如圖所示。(2)利用流程圖減小單元尺寸，繼續標準網格劃分，如圖下圖所示;網格劃分出錯情況，如圖所示。(3)利用流程圖，采用基于曲率的網格以默認尺寸劃分，網格劃分情況，如圖所示。(4)利用流程圖與(2)相同方法減小單元尺寸，采用基于曲率的網格劃分，網格劃分情況，如圖所示。(5)利用流程圖，采用基于混合曲率的網格以默認尺寸劃分，網格劃分情況，如圖6所示。該圖顯示內存不足，也就是說本次不能用這種方法(6)利用流程圖，采用思路一對(1)中不能劃分成功的零件進行局部控制，然后以...
發布時間:
2021
-
11
-
29
瀏覽次數：356
草圖狀態由草圖幾何體與定義的尺寸之間的幾何關系來決定，最常用的三種定義狀態分別是：欠定義、完全定義和過定義。過定義：草圖中有重復的尺寸或相互沖突的幾何關系，直到修改后才能使用。應該刪除多余的尺寸和約束關系，過定義的草圖幾何體是紅色的(默認設置)。對于現有的過定義草圖，可以單擊狀態欄中的過定義(也可以單擊工具 草圖工具 SketchXpert)。一、使用 SketchXpert 進行調整1、診斷：循環顯示可能的解決辦法。2、手工修復：顯示所有沖突并讓您選擇解決方案。二、SketchXpert顯示：1、求解導致幾何體移動，出現現有幾何體的圖象。2、要?jiǎng)h除的尺寸和幾何關系(使用內劃線)。3、點擊診斷，在結果下，單擊“顯示解決方案”下方的向右鍵或向左鍵循環顯示每個解。4、圖形區域?qū)⒏乱燥@示應用的解。5、將要?jiǎng)h除的幾何關系或尺寸出現在更多信息/選項下。有效解法示例：以上共有6種解法，找到自己要的形狀，單擊接受應用該解，然后單擊關閉。最新的solidworks產品詳細參數、solidworks價格、新功能、點擊查詢了解更多。
發布時間:
2021
-
11
-
22
瀏覽次數：203
SOLIDWORKS Flow Simulation是個非常強大的工具，且是第一款漢化的流體分析軟件。其本身又包含了非常多的模塊功能，通過一個案例介紹該工具的電子散熱模塊。案例背景：如下機箱，內部包含發熱的電子元器件及散熱用的散熱器、風扇等。要求設計完成后的散熱器溫度不允許超過100度，設計了兩種散熱器方案即包含1個風扇或者2個風扇的組合方案，從這些方案中尋求適當組合。如上圖，在同樣散熱器的情況下，我們分別測試1個風扇和2個風扇的效果，發現在該種散熱器下，發現2個風扇也無法滿足需求，如下圖：把散熱器的形狀更換一下，測試效果符合要求,如下圖：同理，我們?cè)贉y(cè)試在1個風扇的情況下，該種散熱器是否一樣能符合要求，以降低成本，測試如下：通過以上案例，我們可以在樣機生產前的設計階段就將各個方案進行驗證，找到適當方案，再生產實物樣機驗證，達到省時省錢的目的。最新的solidworks產品詳細參數、solidworks價格、新功能、點擊查詢了解更多。
